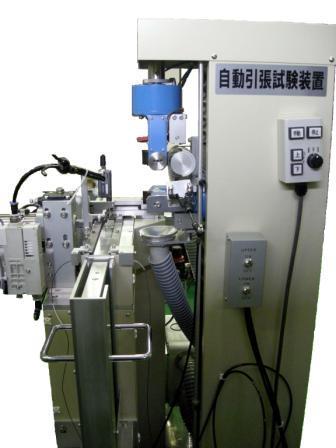

フィルム全自動引張試験機

フィルム専用の全自動引張試験機で、数十μm厚のカールするなどしたフィルムサンプル等の試験に合わせた専用機です。試験片を専用のカセットに載せ、そのカセットを積み重ねてマガジンにセットします。
試験を開始すると、試験片の厚みを自動測寸後、エアグリップへ搬送して引張試験を行います。破断した試験片は吸引除去され、全測定終了後に表示されます。データはパソコンに保存されます。空になったカセットは、回収ボックスに1枚ずつ積み重ねて回収されます。
フィルム試料を真直ぐにチャッキングすることは難しいですが、その工程の自動化に成功しました。

プラスチック自動試験機の一例
