標準つかみ具
引張治具（写真は50kN電動クサビグリップ）
- つかみ（グリップ）及び治工具部
製品写真PHOTOS
-

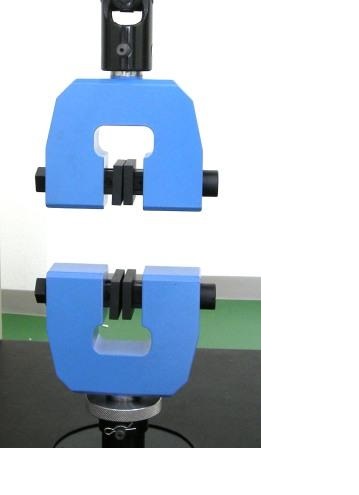

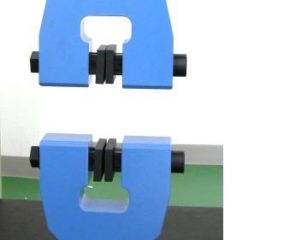

手締め
-

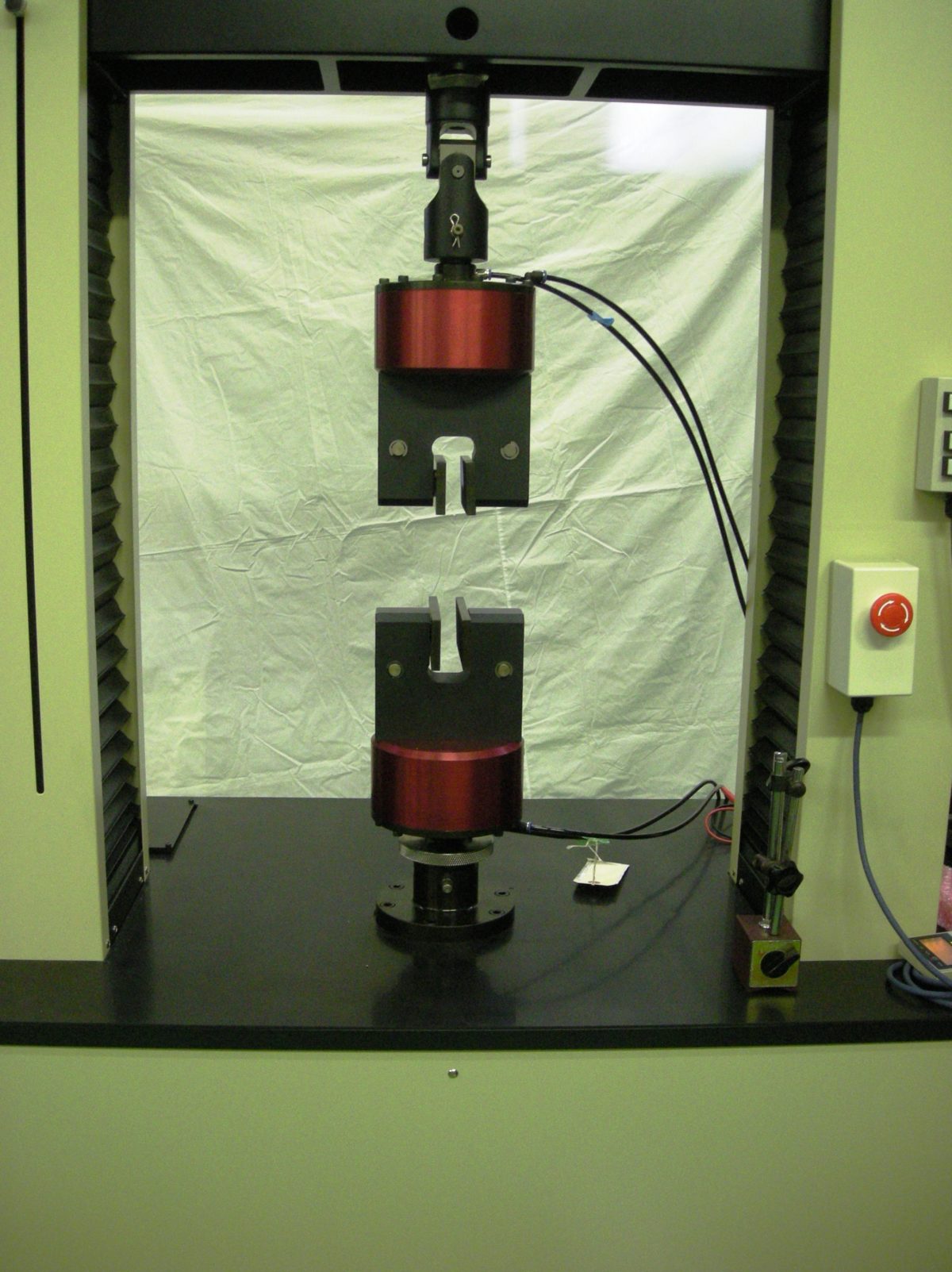

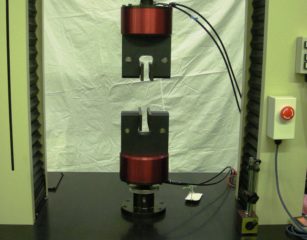

空圧式
-

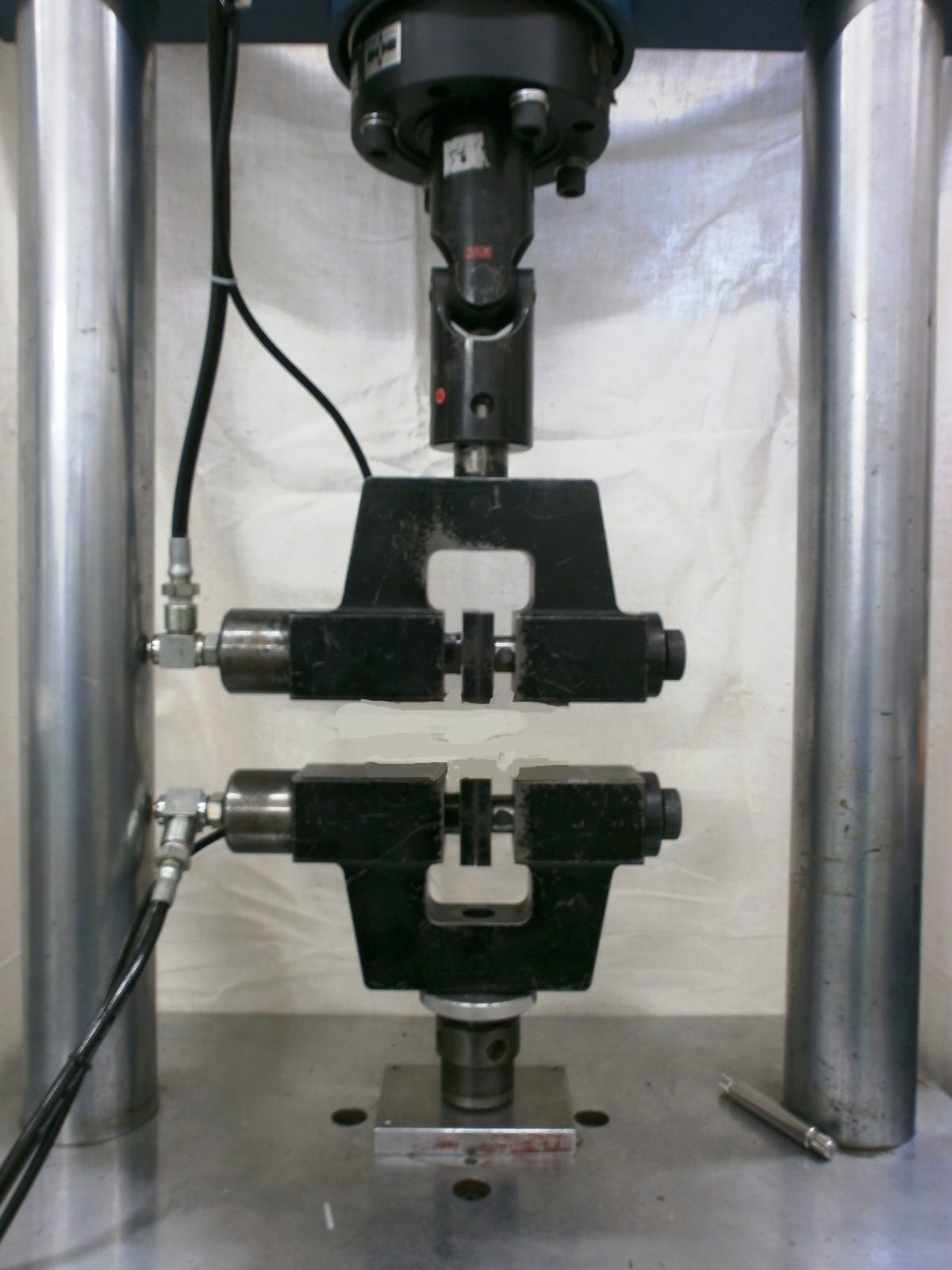

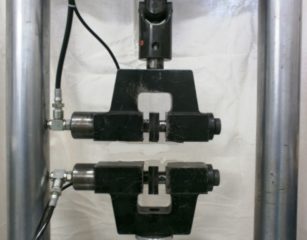

油圧式
製品の解説DESCRPTION
標準つかみ具は試験サンプルを把持して試験機に取付ける固定具であり、本体部と接触面（フェース部）により構成されます。フェース面はやすり目、ゴム張り等各種あり専門メーカーとしてこだわりを持って製作しています。
締付け法は、手動式と、空圧/油圧/電動による締付け法があります。
手動式には、ねじ力によりフェースを平行に移動させて把持力を得る平行締めタイプと、つかみ面側面が斜めにスライドしくさび効果を発揮して把持力を得るくさびタイプに大別されます。
手動式つかみ具
| 締付け法 | 型式 | 容量 | 方式 | 標準つかみ面寸法 |
| 手動平行締 | GP-0.2 | 200gr | バネ式 | 6ｘ6 |
| GP-2 | 2,000gr | 平行締め スクリュー式 |
12.5ｘ25、25ｘ25、25ｘ37.5 | |
| GP-5 | 5,000gr | 平行締め スクリュー式 |
12.5ｘ25、25ｘ25、25ｘ37.5 | |
| GP-100 | 100kg | 平行締め スクリュー式 |
25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| GP-500 | 500kg | 平行締め スクリュー式 |
25ｘ25、25ｘ50、25ｘ75、50ｘ50、50ｘ75 | |
| GP-1K | 1,000kg | 平行締め スクリュー式 |
25ｘ25、25ｘ50、25ｘ75、50ｘ50、50ｘ75 | |
| 手動クサビ式 | GP-2.5K | 2,500kg | 移動クサビ式 | 平板用ヤスリ目。 |
| GP-10K | 10,000kg | 移動クサビ式 | 平板用ヤスリ目。 |
空圧／電動式つかみ具
| 締めつけ法 | 型式 | 容量 | 方式 | 標準つかみ面寸法 |
| 空圧式/平行締め式 | NGP-2 | 2,000gr | エアー式 | 12.5ｘ25、25ｘ25、25ｘ37.5 |
| NGP-2H | 2,000gr | エアー式 | 12.5ｘ25、25ｘ25、25ｘ37.5 | |
| NGP-50 | 50kg | エアー式 | 25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| NGP-100 | 100kg | エアー式 | 25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| NGP-100H | 100kg | エアー式 | 25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| HGP-500 | 500kg | エアー式 | 25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| HGP-1000 | 1000kg | 空/油圧式 | 25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| HGP-1500 | 1500kg | 空/油圧式 | 25ｘ25、25ｘ37.5、25ｘ50、50ｘ50 | |
| 手動クサビ式 | EWGP-2500 | 25kN | 電動式 | 平板用ヤスリ目。 |

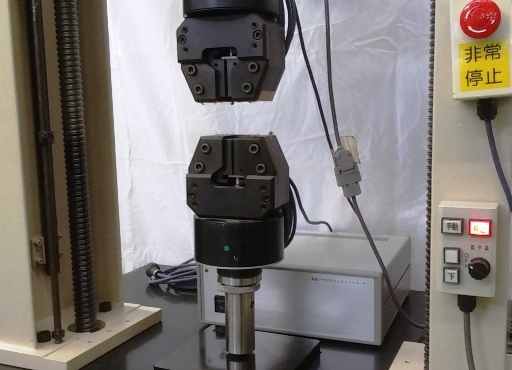

| EWGP-5000 | 50kN | 電動式 | 平板用ヤスリ目（メイン写真）。 |

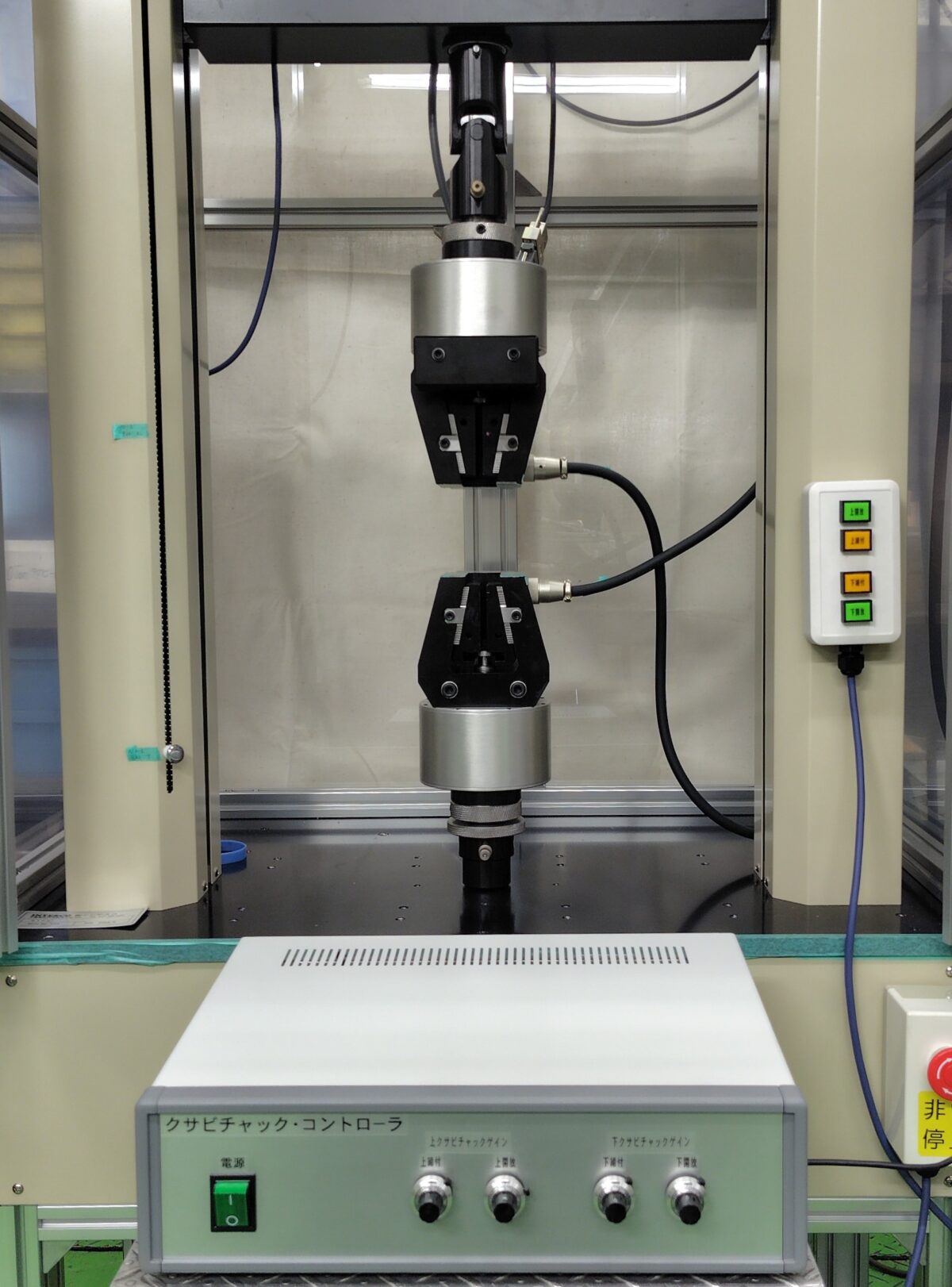

エアコントロールキット： 上記のグリップを使用する場合コントロールキットが必要です。
足踏みスイッチ等で上／下グリップのクランプ動作が順次出来るため、両手を自由に使い試験片の位置決めを確実にします。
